Ława optyczna z pełnym wyposażeniem

Jak działa ława optyczna z pełnym wyposażeniem

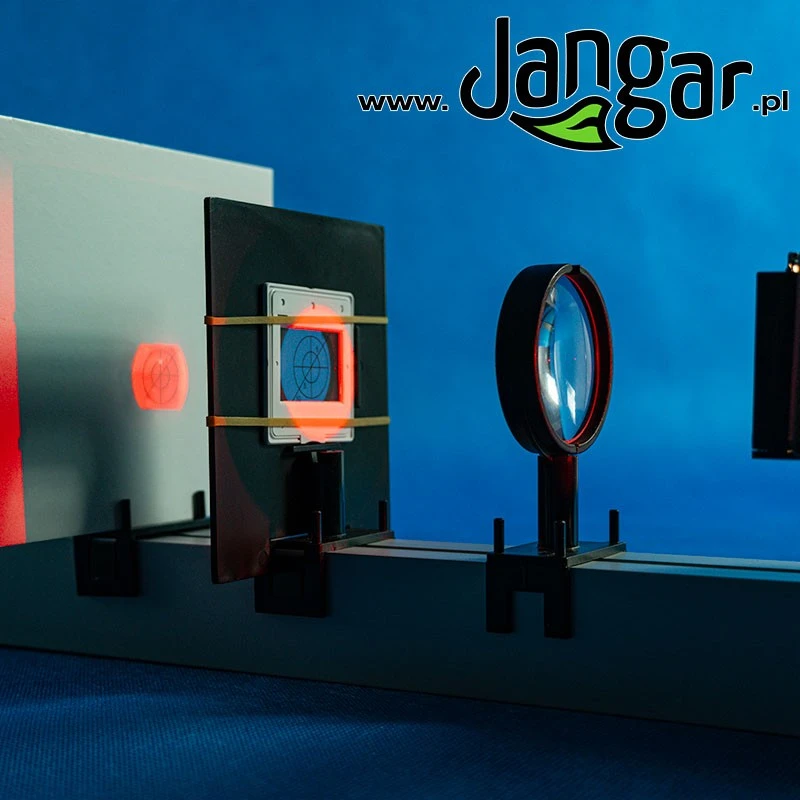

Przesuwne elementy na skalowanej ławie

Ława z anodyzowanego aluminium ma długość 120 cm oraz przesuwną, 100-centymetrową skalę umieszczoną z boku. Prowadnice, uchwyty i platforma pozwalają mocować oraz ustawiać elementy optyczne, a następnie obserwować przebieg promieni i obrazy powstające w doświadczeniach.

Przyrząd do wytwarzania promieni

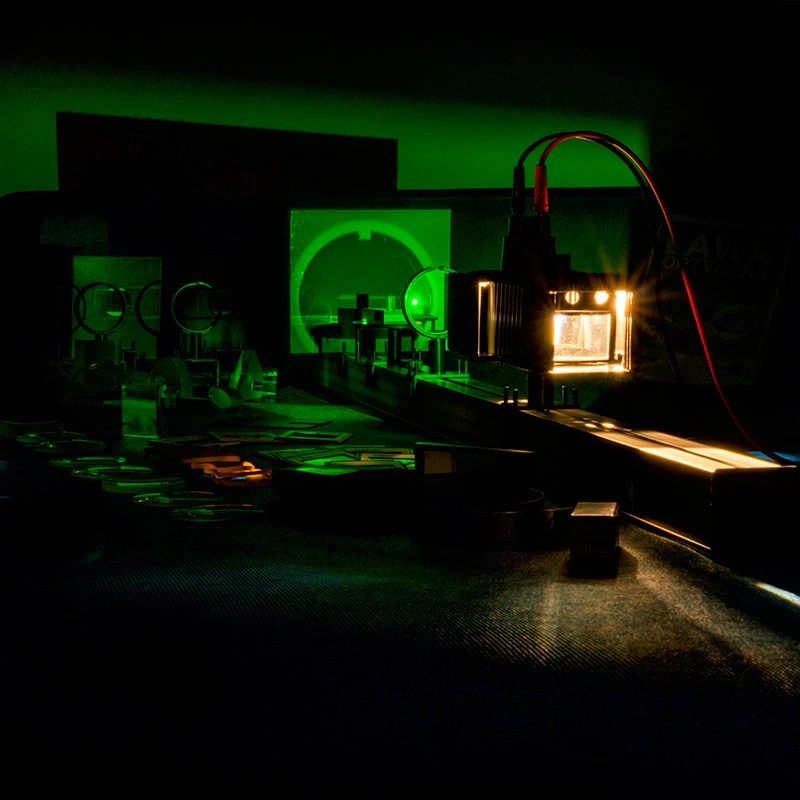

W przyrządzie znajdują się źródło światła, soczewka, prowadnice boczne i przednia oraz lustra zamocowane na zawiasach. W połączeniu z soczewkami, pryzmatami, zwierciadłami, diafragmami i filtrami zestaw pozwala pokazywać różne zachowania światła.

Gdzie sprawdzą się doświadczenia z ławą optyczną

Pracownia fizyczna i lekcja optyki

Zestaw jest przeznaczony do doświadczeń szkolnych, dlatego może służyć nauczycielowi do prezentacji zjawisk i uczniom do pracy z elementami na ławie. Przy planowaniu wyposażenia pracowni warto sprawdzić także pomoce do fizyki oraz inne pomoce naukowe.

Powtórki i eksperymenty w domu

W domu ława pomaga odtworzyć omawiane na lekcjach doświadczenia i porównać działanie różnych soczewek, zwierciadeł czy filtrów. Instrukcja zawiera opisy i rysunki ponad 30 doświadczeń, co ułatwia wybór kolejnych zagadnień do samodzielnego sprawdzenia.

Elementy zestawu i dane techniczne

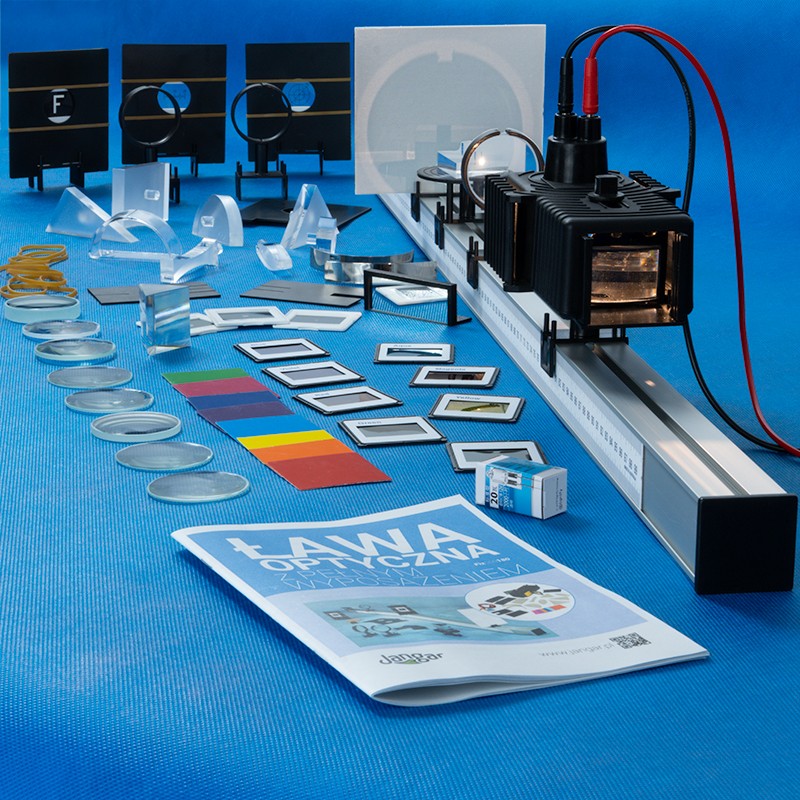

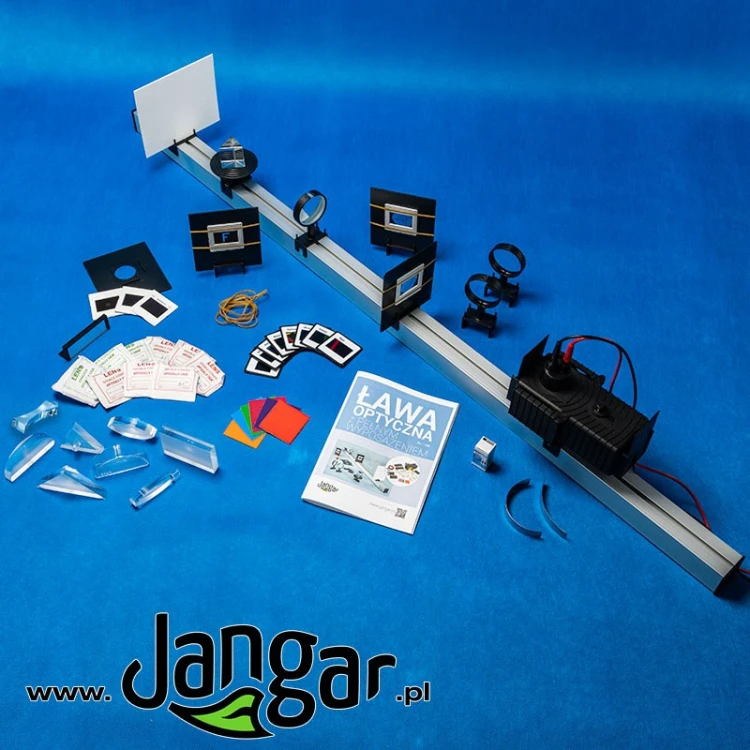

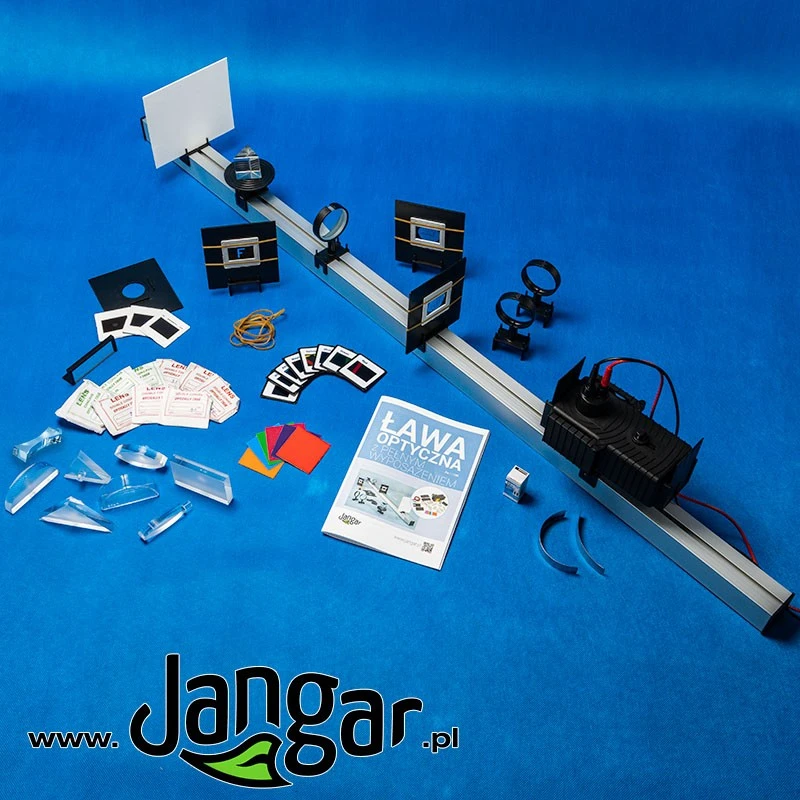

Łącznie zestaw obejmuje 66 elementów podzielonych na ławę optyczną i akcesoria do wytwarzania promieni.

Ława optyczna i 34 elementy

• Ława z anodyzowanego aluminium o długości 120 cm, ze skalą 100 cm i skalą przesuwną.
• Platforma do mocowania oraz uchwyt do mocowania przyrządu do wytwarzania promieni, z walcowatym występem i śrubą.
• Prowadnice uniwersalne, 7 sztuk.
• Okrągły stolik do pryzmatów, wsuwany do prowadnicy uniwersalnej.
• Okrągłe uchwyty do soczewek o średnicy 50 mm, 3 sztuki.
• Płytki z otworem do mocowania soczewek, ramek ze slajdami, diafragmami, elementami barwnymi i białym ekranem, 4 sztuki.
• Biały ekran kartonowy, umieszczany w prowadnicy uniwersalnej.
• Slajdy w ramkach z otworami o średnicy 3 mm, 5 mm i 8 mm.
• Slajd w ramce z literą F.
• Slajd w ramce z podziałką od 0 do 20 jednostek.
• Slajd w ramce z okrągłymi tarczami o średnicy 5 mm i 10 mm.
• Soczewki wypukłe o średnicy 50 mm i ogniskowej 100 mm, 2 sztuki.
• Soczewki wypukłe o średnicy 50 mm i ogniskowej 200 mm, 2 sztuki.
• Soczewki wypukłe o średnicy 50 mm i ogniskowej 300 mm, 2 sztuki.
• Soczewki wklęsłe o średnicy 50 mm i ogniskowych 100 mm, 200 mm oraz 300 mm.
• Gumki, 12 sztuk.
• Pryzmat równoboczny.
• Instrukcja mocowania elementów.

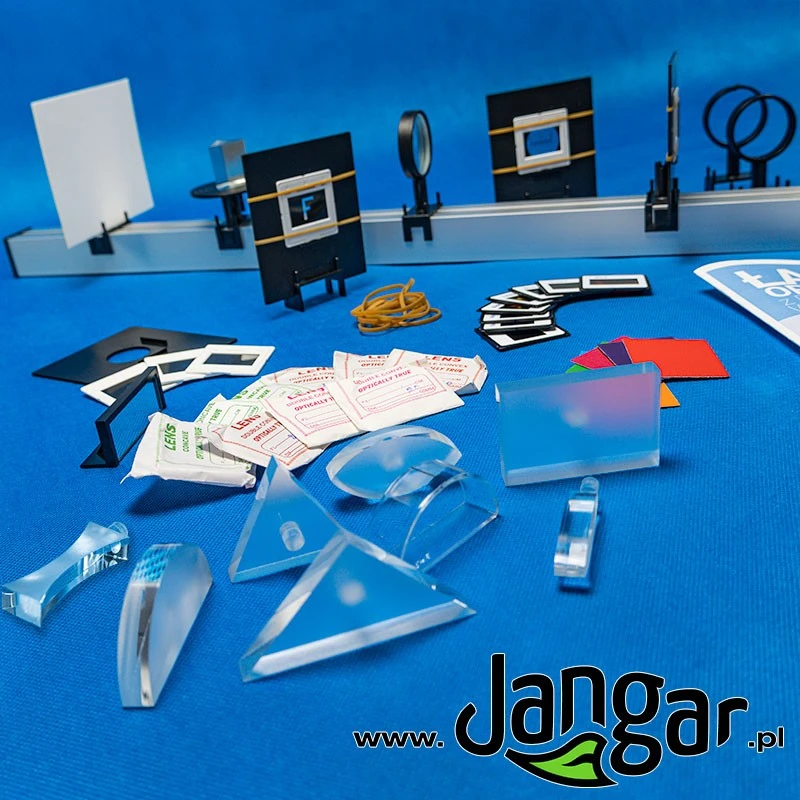

Przyrząd do wytwarzania promieni i 32 elementy

• Przyrząd do wytwarzania promieni z wbudowanymi lustrami na zawiasach, soczewką, prowadnicami bocznymi i przednią oraz źródłem światła.
• Przewody bananowe 4 mm, 2 sztuki.
• Blok-pryzmat prostokątny.
• Pryzmat o kątach 45°-45°-90°.
• Pryzmat o kątach 60°-30°-90°.
• Pryzmat o kątach 60°-60°-60°.
• Blok-pryzmat półokrągły.
• Soczewka podwójnie wypukła szeroka.
• Soczewka podwójnie wypukła wąska.
• Soczewka podwójnie wklęsła.
• Dwustronna płytka maskująca z wąskimi szparami 1 i 2.
• Dwustronna płytka maskująca z szerokimi szparami 1 i 3.
• Zwierciadło płaskie na podstawie.
• Zwierciadło o krzywiźnie półokrągłej.
• Zwierciadło o krzywiźnie parabolicznej.
• Zestaw 8 barwnych filtrów: czerwony, niebieski, zielony, żółty, magenta, cyan, fioletowy i filtr do mieszania 3 barw.
• Zestaw 8 kartoników-wzorników kolorów: czerwony, magenta, pomarańczowy, żółty, zielony, cyan, niebieski i fioletowy.
• Zapasowa żarówka 12V 20W.

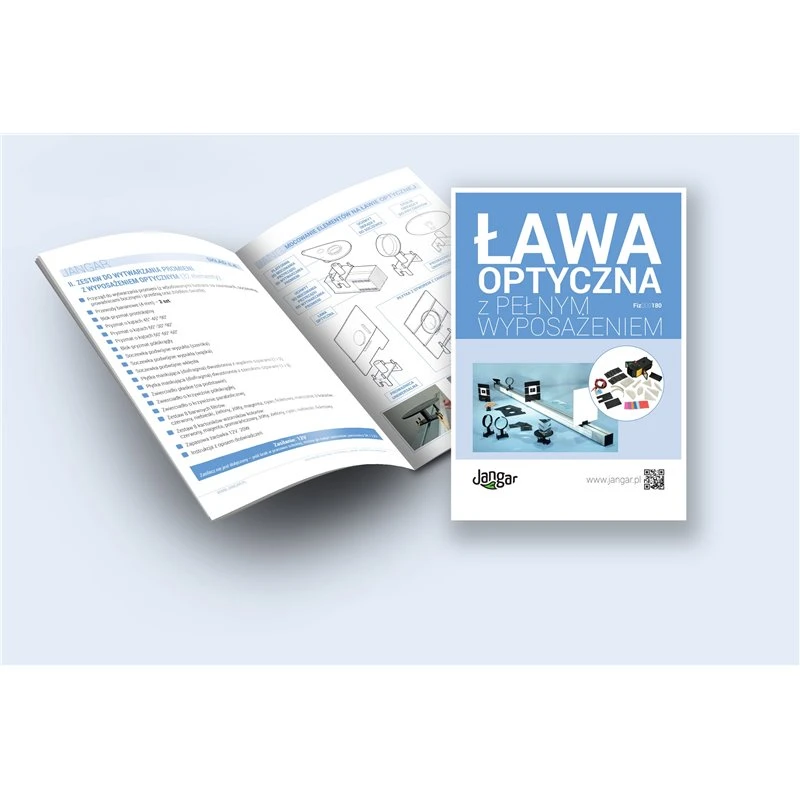

• Instrukcja z opisem doświadczeń.

Zestaw nie zawiera zasilacza. W opisie produktu wskazano parametry zasilacza do nabycia oddzielnie: 3A, 12V.

Doświadczenia, które można przeprowadzić

Zakres tematyczny obejmuje odbicia, załamania, barwy i pozostałe zagadnienia związane z optyką. Instrukcja opisuje i ilustruje ponad 30 doświadczeń, między innymi:

• Pokazywanie promieni świetlnych oraz powstawania cienia i półcienia.
• Badanie odbicia światła, odbić wielokrotnych, paralaksy i działania zwierciadeł.

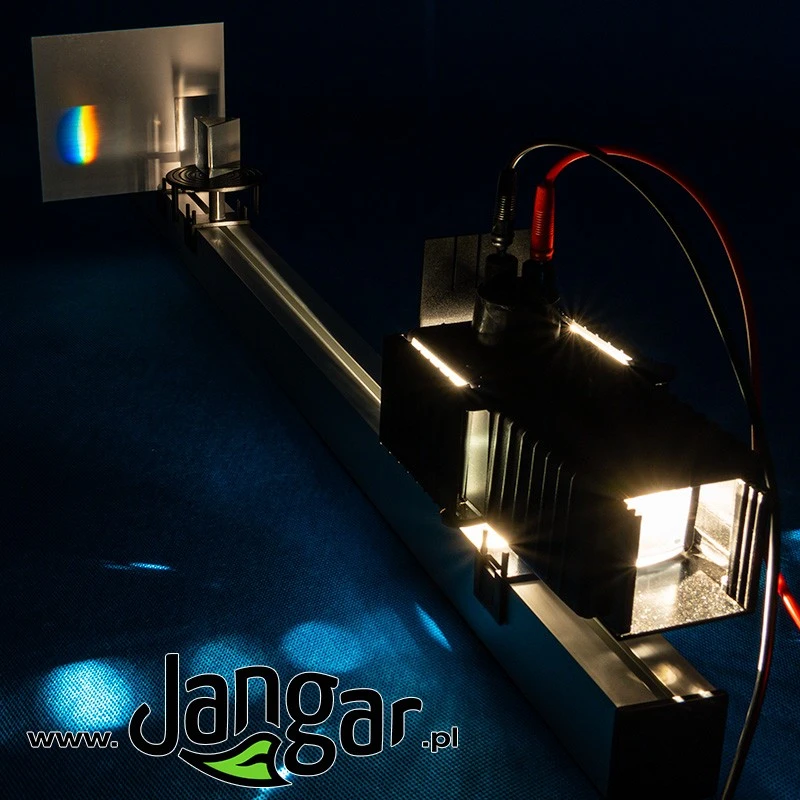

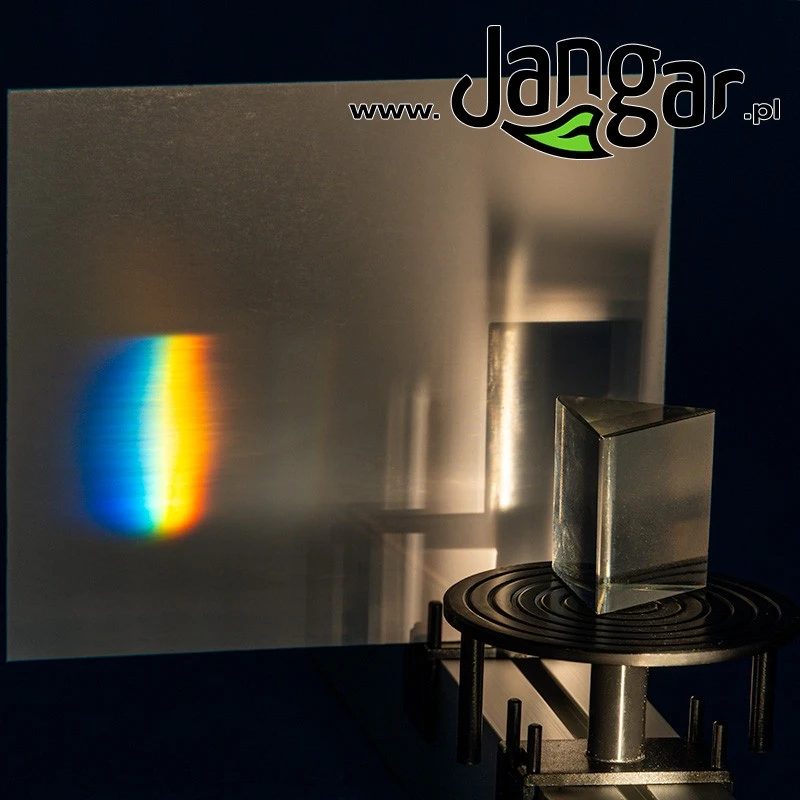

• Obserwowanie załamania światła w pryzmacie i całkowitego wewnętrznego odbicia.
• Porównywanie soczewek skupiających i rozpraszających, ich ogniskowych oraz promieni krzywizny.
• Sprawdzanie absorpcji i mieszania barw, aberracji oraz powiększeń sferycznych.

Wśród omawianych zagadnień znajduje się również krótkowzroczność oka ludzkiego i jej korekcja.
